ایچ ڈی 50 پن ایس سی ایس آئی کنیکٹر کیا ہے؟
اعلی - کثافت 50 پن SCSI کنیکٹر(اعلی کثافت 50 پن ایس سی ایس آئی کنیکٹر) ایک کمپیکٹ کنکشن حل ہے جو خاص طور پر چھوٹے کمپیوٹر سسٹم انٹرفیس (ایس سی ایس آئی) کے لئے ڈیزائن کیا گیا ہے۔1.27 ملی میٹر پچ 50 پن ایس سی ایس آئی کنیکٹرپن دو اسائنمنٹ میں ہے ، 25 سونے - ہر طرف چڑھایا ہوا پن پوشیدہ ہے ، جو ڈیٹا اسٹوریج سیوائس اور صنعتی کنٹرول بیورڈ میں بڑے پیمانے پر استعمال ہوتا ہے۔
I. تکنیکی تعریف اور 50 پن ایس سی ایس آئی کنیکٹر کی جسمانی خصوصیات
پن پچ:معیاری 1.27 ملی میٹر (نصف پچ) ایس سی ایس آئی بیرونی کنیکٹر ، مکمل پچ (2.54 ملی میٹر) کے مقابلے میں 50 ٪ جگہ کی بچت۔
پن کا انتظام:ہر طرف 25 پنوں کے ساتھ دو قطاریں ، D - ٹائپ میٹل شیل شیلڈنگ ڈیزائن کو اپناتے ہیں۔ اس کے علاوہ HPDB50 پن ، HD50 پن ، مائیکرو DB50 پن ، MD 50 پن ، SCSI D - سب 50 پن وغیرہ کا نام بھی رکھا گیا ہے۔
موجودہ لے جانے کی گنجائش:عام طور پر 0.5 - 3A ، کم پاور سگنل ٹرانسمیشن کے لئے موزوں ہے۔
شیل:ڈائی - کاسٹ زنک مصر یا ٹن اسٹیل ، 40-60db EMI شیلڈنگ تاثیر فراہم کرتا ہے۔
رابطے:سونا - چڑھایا ، سپورٹ ختم کرنے کے طریقے جیسے IDC ، سولڈرنگ ، ڈپ ، پی سی بی کلپ اور سطح ماؤنٹ ٹکنالوجی (ایس ایم ٹی) ، 28-30AWG 50 طریقوں SCSI کیبلز کے ساتھ ہم آہنگ۔
لاکنگ میکانزم:کمپن ماحول میں کنکشن استحکام کو یقینی بناتے ہوئے ، سکرو لاک یا موسم بہار کی لیچز۔

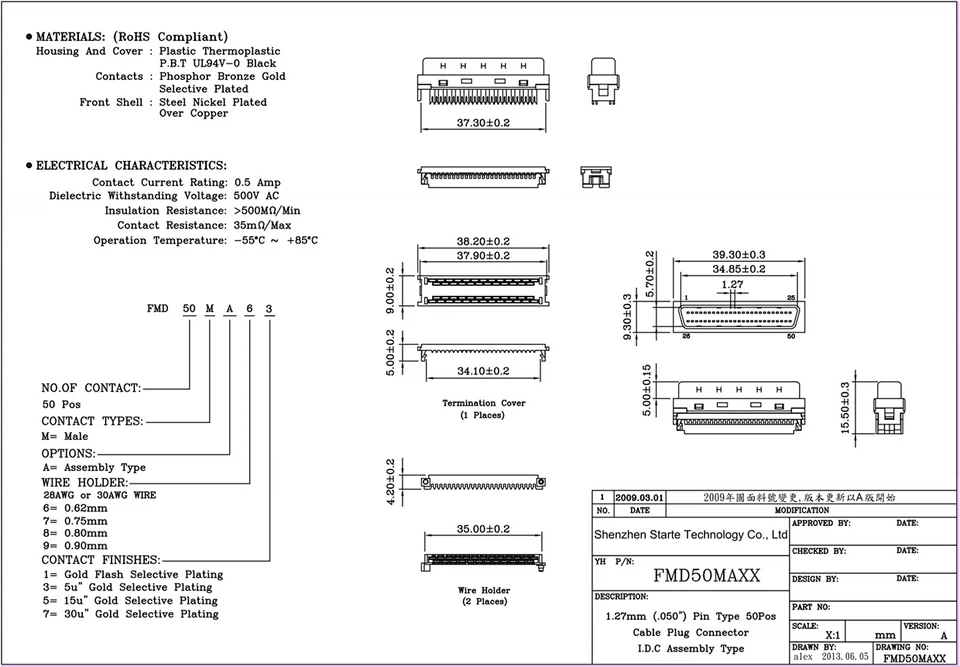

یہاں ہےمائیکرو ڈی بی 50 پن ایس سی ایس آئی مرد کنیکٹر ڈرائنگ، جو 50 پن ایس سی ایس آئی کنیکٹر پن آؤٹ کو ظاہر کرتا ہے ،SCSI -2 50 پن مرد کنیکٹرساخت.
ii. D - سب 50 پن SCSI کنیکٹر کی سگنل ٹرانسمیشن کی خصوصیات
مختلف سگنل ڈیزائن:
ڈیٹا ٹرانسمیشن کے لئے 25 جوڑے بٹی ہوئی - جوڑی کی تاروں کو اپناتا ہے اور تفریق سگنل ٹکنالوجی کو مربوط کرتا ہے ، کراسسٹلک اور EMI کو کم کرتا ہے۔ عام امتیازی رکاوٹ 100ω ہے ، 10-20MHz کی سگنل فریکوئنسی کی حمایت کرتی ہے ، جس میں اسی طرح کی ٹرانسمیشن ریٹ 10-20MB/s (فاسٹ SCSI) تک ہے۔
پروٹوکول مطابقت
SCS-2 معیار:زیادہ سے زیادہ 10MB/s کی شرح کے ساتھ 8 بٹ متوازی ڈیٹا ٹرانسمیشن کی حمایت کرتا ہے۔ جب فاسٹ ایس سی ایس آئی میں اپ گریڈ کیا جاتا ہے تو ، 20MB/s کی شرح ڈبل ہوجاتی ہے۔
پسماندہ مطابقت:اڈاپٹر (جیسے ، HPDB50 سے سینٹرنکس 50) کے ذریعے SCSI-1 آلات سے رابطہ کریں۔
iii.عام درخواست کے منظرنامے
اسٹوریج ڈیوائسز
ایس سی ایس آئی ہارڈ ڈرائیوز / آپٹیکل ڈرائیوز:جیسے ابتدائی میکنٹوش کمپیوٹرز اور سن ورک سٹیشنز ، ڈیزی - 7 تک کے آلات کے لئے چین کنکشن کی حمایت کریں۔
ٹیپ ڈرائیوز / چھاپے کی صفیں:اعلی - کثافت کنکشن متعدد آلات ، جیسے لومیگا زپ ڈرائیوز میں ہم وقت ساز ڈیٹا ٹرانسمیشن کو قابل بناتے ہیں۔
صنعتی اور آلہ سازی
ڈیٹا کے حصول (ڈی اے کیو) کارڈز:محدود جگہ میں ینالاگ/ڈیجیٹل سگنل چینلز کو مربوط کریں ، جیسے قومی آلات کے ذریعہ مصنوعات۔
صنعتی کنٹرول ماڈیول:PLCs اور سینسر کے مابین اعلی - کثافت سگنل تعامل کے لئے استعمال کیا جاتا ہے۔
پیشہ ورانہ سامان
میڈیکل امیجنگ سسٹم:سی ٹی اسکینرز جیسے آلات میں ڈیٹیکٹر ڈیٹا ٹرانسمیشن کے لئے ، جس میں تیز رفتار اور اینٹی - مداخلت کی صلاحیت دونوں کی ضرورت ہوتی ہے۔
ٹیسٹ کا سامان:آسکیلوسکوپز اور منطق تجزیہ کار جیسے آلات کے لئے ملٹی - چینل سگنل ان پٹ اور آؤٹ پٹ
iv. دوسرے ایس سی ایس آئی انٹرفیس کے ساتھ موازنہ
|
پیرامیٹرز |
|
 سینٹرونکس 50 پن مرد کنیکٹر |
 ایچ ڈی 68 پن خواتین کنیکٹر |
|
پن کا پیکتھ |
1.27 ملی میٹر (نصف پچ) |
2.54 ملی میٹر (مکمل پچ) |
1.27 ملی میٹر (نصف پچ) |
|
ڈیٹا کی منتقلی کی شرح |
10-20MB/s (فاسٹ SCSI) |
5MB/S (SCSI-1) |
40-80MB/s (الٹرا 2 چوڑا) |
|
سگنل کی قسم |
سنگل - ختم/ تفریق (SCSI-2 تفریق) |
سنگل - ختم ہوا |
فرق (LVD) |
|
آلات کی تعداد |
7 یونٹ (8 بٹ بس) |
7units |
15 یونٹ (16 بٹ بس) |
|
عام ایپلی کیشنز |
کمپیکٹ اسٹوریج ، صنعتی کنٹرولر |
ابتدائی کم - اسپیڈ ڈیوائسز |
انٹرپرائز - سطح کا اسٹوریج ، سرور |
V. HD50 پن SCSI کنیکٹر کی عام اقسام:
کنیکٹرز کے کنکشن فنکشن کے مطابق ، ہم درجہ بندی کرتے ہیںHD50 پن کنیکٹرتار میں - سے - تار کنیکٹر اور تار - سے - بورڈ کنیکٹر۔
عام طور پر تار - سے - تار 50 پن SCSI کنیکٹر:
عام طور پر تار - سے - بورڈ 50 پن SCSI کنیکٹر:
اسٹارٹ ایک پیشہ ور ایچ ڈی 50 پن ایس سی ایس آئی کنیکٹر کارخانہ دار ہے جو شینزین ، چین میں ہے ، اسٹارٹ 1.27 ملی میٹر پچ ڈی بی 50 پن ایس سی ایس آئی کنیکٹر کی ایک مکمل لائن پیش کرتا ہے ، یہ زیادہ تر اہم برانڈ ایس سی ایس آئی کنیکٹر سے مل سکتا ہے اور اس کی جگہ لے سکتا ہے ، جیسے ہونڈا ، ٹی ای ، 3 ایم ، مولیکس ، ہیروز۔ جیسے IDC قسم HD 50 پن مرد کنیکٹر TE 5749111-4 1.27 MM IDC D - سب 50 پن کنیکٹر کی جگہ ہے ، جس میں TE {5787082-5 0.50 سیریز 50 پوزیشن D - شکل والے بورڈ ماؤنٹ کنیکٹر کے ساتھ ملاپ کیا گیا ہے۔ اسٹارٹ 50 پن ایس سی ایس آئی مرد کیبل کنیکٹر کے لئے متعلقہ بیک شیل بھی بناتا ہے ، جو موسم بہار کی لیچز اور سکرو کے ذریعہ بند ہے۔
اگر آپ کے پاس 50 پن ایس سی ایس آئی کنیکٹر کا کوئی مطالبہ ہے تو ، براہ کرم ہم سے رابطہ کریں۔
